Concevoir le réseau d’évacuation d’une maison plain pied est plus simple que celui d’une maison à étages : pas de chute verticale sur plusieurs niveaux, un collecteur horizontal qui relie directement chaque appareil sanitaire au tout-à-l’égout ou à l’assainissement individuel. Comprendre ce schéma évite les mauvaises surprises au moment des travaux ou d’une rénovation de salle de bains.
Le réseau intérieur repose sur trois principes simples à retenir tout de suite : chaque appareil évacue par un tuyau au diamètre adapté, chaque tuyau descend vers le collecteur avec une pente régulière, et chaque évacuation possède un siphon qui bloque les remontées d’odeurs. En plain pied, tout se joue à l’horizontale, sous la dalle ou dans les combles perdus selon la configuration de la maison.
Les deux types d’eaux usées à évacuer
Avant de dessiner un schéma, il faut distinguer les deux familles de rejets qui circulent dans une maison. Cette distinction conditionne le diamètre des tuyaux et parfois le tracé du réseau.
Les eaux ménagères (eaux grises)
Les eaux grises proviennent de l’évier, du lavabo, de la douche, de la baignoire et du lave-linge. Ce sont des eaux ménagères chargées en savon, en graisses et en résidus légers, mais sans matières fécales. Elles peuvent, selon les installations d’assainissement individuel, être traitées séparément des eaux-vannes.
Les eaux-vannes (eaux noires)
Les eaux-vannes, aussi appelées eaux noires, sont celles qui sortent des WC. Chargées en matières organiques, elles nécessitent un diamètre de tuyau plus large et une pente plus stricte pour éviter tout bouchon. Dans la majorité des schémas de plomberie, eaux grises et eaux noires finissent par se rejoindre dans le même collecteur avant la sortie vers le tout-à-l’égout.
Les éléments essentiels du réseau d’évacuation
Un schéma d’évacuation, même pour une maison de plain pied, s’organise toujours autour des mêmes composants. Les repérer permet de comprendre n’importe quel plan de plomberie, qu’il soit fait maison ou dessiné par un professionnel.
Le siphon : barrière contre les odeurs
Chaque appareil sanitaire, du lavabo à la douche en passant par l’évier, doit être équipé d’un siphon. Ce coude rempli d’eau crée une garde d’eau qui empêche les odeurs du réseau intérieur de remonter dans les pièces de vie. Sans garde d’eau suffisante, ou en cas de siphon mal entretenu (voir notre guide sur le siphon d’évier qui fuit après remontage), les mauvaises odeurs deviennent vite un problème récurrent.
Le collecteur horizontal : épine dorsale du réseau

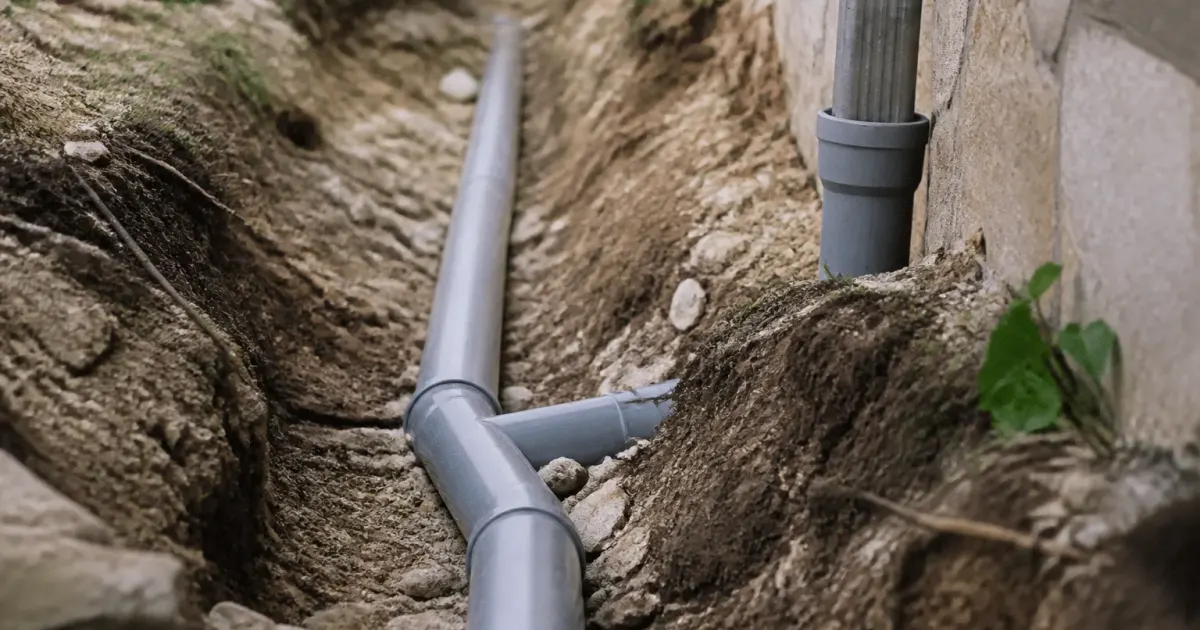

Dans une maison plain pied, le collecteur circule généralement sous la dalle de sol ou dans un vide sanitaire. C’est vers lui que convergent toutes les évacuations individuelles avant de rejoindre le regard pour eaux usées en béton, puis le tout-à-l’égout ou la fosse toutes eaux en cas d’assainissement individuel. Une ventilation primaire installée en toiture, dans le prolongement de la colonne de chute ou directement sur le collecteur, équilibre les pressions et évite l’effet de siphonnage qui viderait les gardes d’eau.
Beaucoup de schémas amateurs oublient de prévoir un minimum de coudes à 45° au lieu de coudes à 90° sur le passage des WC vers le collecteur. Résultat : les bouchons s’accumulent aux angles serrés. Deux coudes à 45° valent toujours mieux qu’un seul à 90° sur une évacuation d’eaux-vannes.

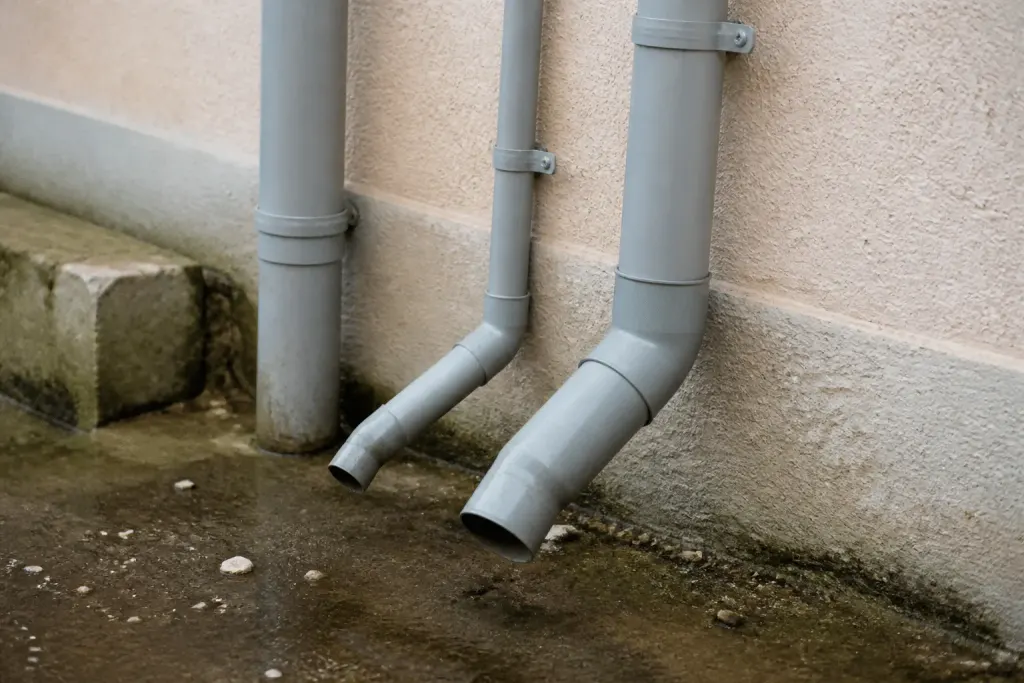

Diamètres et pentes à respecter
Le diamètre évacuation dépend directement du type d’appareil raccordé et du volume d’eau qu’il rejette. Se tromper de section, même de quelques millimètres, suffit à créer des ralentissements d’écoulement ou des remontées.
Tableau récapitulatif par appareil sanitaire
| Appareil sanitaire | Diamètre recommandé |
|---|---|
| Lavabo | Ø32 mm |
| Évier, douche | Ø40 mm |
| Baignoire, lave-linge | Ø40 mm |
| WC | Ø100 mm |
| Collecteur général | Ø100 mm minimum |
La pente réglementaire des canalisations
La pente réglementaire pour un réseau d’évacuation horizontal se situe entre 1 et 3 cm par mètre linéaire, soit 1 à 3 %. Une pente trop faible ralentit l’écoulement et favorise les dépôts, une pente trop forte sépare les liquides des matières solides et provoque elle aussi des bouchons. Sur une maison de plain pied, où le collecteur peut parcourir plusieurs mètres avant d’atteindre le regard extérieur, ce réglage doit être vérifié au niveau à bulle ou au laser tout au long du tracé.
Matériaux et mise en œuvre
Le tube PVC reste le matériau de référence pour toute évacuation d’eaux usées en habitation individuelle. Léger, résistant à la corrosion et facile à découper, il s’adapte à toutes les configurations de plain pied.
Tuyaux PVC : assemblage et fixation
Le PVC évacuation s’assemble par collage à froid : les extrémités sont poncées, encollées puis emboîtées avant séchage. Les raccords et coudes doivent être choisis en fonction de l’angle réel du tracé pour limiter les pertes de charge. Les tuyaux se fixent tous les 50 à 80 cm avec des colliers adaptés, en respectant la pente sur toute la longueur, un point de contrôle qui se vérifie facilement avant de reboucher une tranchée ou de couler une chape.
Un schéma bien pensé, avec ses diamètres respectés, sa pente continue et ses siphons en bon état, garantit un réseau intérieur silencieux et sans odeur pendant des décennies. C’est souvent ce détail de conception, invisible une fois les travaux terminés, qui fait la différence entre une plomberie fiable et une source récurrente de tracas.
